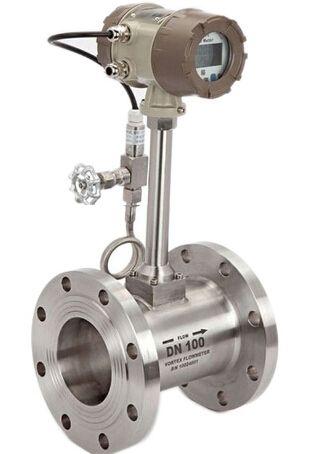

渦街流量計也稱之為旋渦流量計或卡門渦街流量計。
用于測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量。
其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較xj****、理想的測量儀器。
渦街流量計優點
?、?結構簡單、牢固、安裝維護方便。無需導壓管和三閥組等，減少泄露、堵塞和凍結等。
?、?準確度較高，一般為±(1～1.5)%R。
③ 測量范圍寬，合理確定口徑，范圍度可達20:1。
?、?壓損小，約為節流式差壓流量計的1/4～1/2。
⑤ 輸出與流量成正比的脈沖信號，無零點漂移。
⑥ 在一定雷諾數范圍內，輸出頻率不受流體物性(密度、粘度)和組成的影響，即儀表系數***與旋渦發生體及管道的形狀、尺寸有關。
渦街流量計的局限性
?、?對管道機械振動較敏感，不宜用于強振動場所。
?、?口徑越大，分辨率越低，一般滿管時流量計用于DN400以下。
③ 流體溫度太高時，傳感器還有困難，一般流體溫度≤420℃。
④ 當流體有壓力脈動或流量脈動時，示值大幅度偏高，影響較大，因此不適用于脈動流。

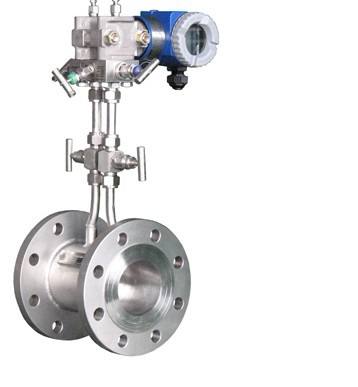

孔板流量計也稱為差壓式流量計
用于測量可測量氣體、蒸汽、液體及天然氣的流量。
其特點是結構簡單，維修方便，性能穩定、無需實流校準，即可投用。將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置。
孔板流量計節流式差壓流量計優點
① 節流式差壓流量計中的標準孔板結構易于復制，簡單牢固，性能穩定可靠，價格低廉。無需實流校準就可使用，這在流量計中是少有的。
② 適用范圍廣泛。既適用于全部單相流體，也可測量部分混相流，如氣固、汽液、固液等。
孔板流量計節流式差壓流量計局限性
1、 測量準確度在流量計中屬中等水平。由于眾多因素的影響錯綜復雜，準確度難以提高。
2、范圍度窄，由于儀表信號(差壓)與流量為平方關系，一般范圍度***3:1～4:1。
3、 現場安裝條件要求較高，如需較長的直管段(指孔板、噴嘴)，一般難以滿足。
4、節流裝置與差壓顯示儀表之間引壓管線為薄弱環節，易產生泄露、堵塞及凍結、信號失真等故障。由于伴熱或工藝操作不穩，正、負導壓管隔離液液線常常不等，產生液柱差，使流量指示不準。新型一體型節流式差壓流量計，雖然仍有引壓管線，但長度不足1m，因而減小了這方面的缺陷。
5、壓損大(指孔板、噴嘴)。
所以對選用渦街流量計或孔板流量計要根據被測介質的物理化學屬性，流量范圍來選擇，但說用渦街流量計全面代替孔板流量計是不可能的。
