HZD-B-8B 一體化振動變送器

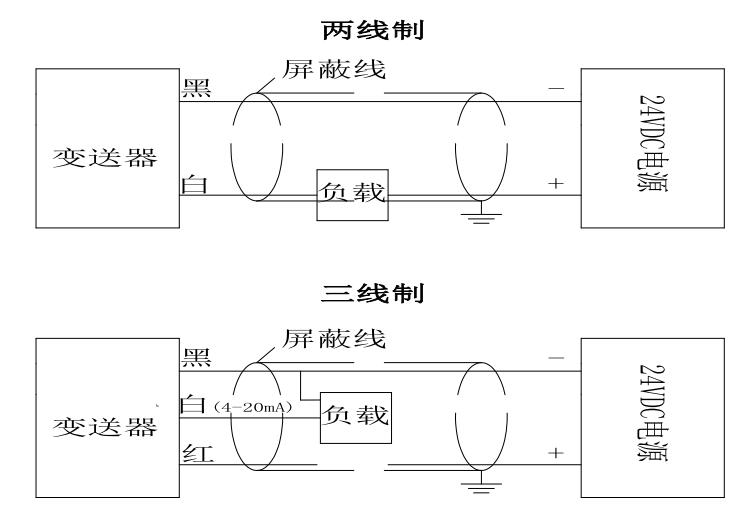

注意事項：變送器至 DCS 或記錄儀的連接電纜，推薦采用屏蔽電纜，屏蔽層的連接如接線圖所示，在變送器端不接，在 DCS 端接 DCS 保護地（大地）。應避免干擾大的信號電纜、電源、控制電纜與連接電纜并行走線。
? 安裝使用與維護
1) 在機器外殼（箱體）上確定一安裝位置，要求表面盡量平整，開一個螺紋孔以實際安裝尺寸為準，將變送器順時針方向旋轉到對應螺紋孔內，直到螺紋完全旋緊，變送器底部與機器外殼緊密貼合。如果機器不具備合適的安裝平面，可在機器外殼（箱體）上焊接或螺栓安裝具有一定強度的安裝基座，將變送器安裝在此基座上，建議將變送器 X（水平）、Y（垂直）方向安裝。
2) 對變送器安裝位置的選擇，應盡量要求該位置是有足夠大的轉子振動如實的傳遞到軸承箱體或機殼。此外，對變送器的物理安裝要多加注意。不正確的安裝會引起變送器幅值和相位響應的減少，并且會導致產生不代表真實機器振動的信號。嚴禁對變送器系統進行帶電拆裝和接線；接線終端須壓緊牢固,不能松動；接線完畢后檢查線纜和端子接觸良好無短路,方可通電。確認變送器的工作電源應為+24VDC。
3) 變送器不應碰損，保持清潔；應根據現場環境對電纜連接做好環境防護處理。
4) 當變送器在使用中出現測量值漂移或者不穩定時，處理方法如下：檢查各連接部位是否緊固；線路連接是否正常；檢查傳感器安裝是否松動；檢查傳感器至變送器的接線是否松動，屏蔽層是否在變送器端可靠接地（信號地）；檢查變送器到 DCS 或記錄儀的接線是否松動，檢查屏蔽層是否在 DCS 端可靠接地（保護地）檢查傳感器周圍是否有熱源，例如氣封漏氣，使傳感器超出了工作溫度范圍，導致輸出不穩定。
? 儀表的質量保證
儀表出廠之日起一年內因廠方制造質量問題而引起不正常使用，本公司給予免費修理，免費修理不包含：因用戶自行拆裝或保管使用不當而造成損壞。
選型指南：
HZD-B-8B—AXX—BXX—CXX—DXX
量程選擇AXX： 01—0～100μm
02—0～200μm
03—0～500μm
04—0～10.0mm/s
05—0～20.0mm/s
06—0～50.0mm/s
測量方向 BXX： 01—垂直
02—水平
03—垂直、水平兩用
連接方式 CXX： 01—航空插頭
02—直接引線
03—特殊要求
電纜選項 DXX：訂貨時以 1 m 遞增，例如：010=1.0m 默認 2m
